I servoattuatori elettrici di Diakont garantiscono l’ottenimento di giunti saldati di altissima qualità tramite il processo di saldatura a punti, pur mantenendo il massimo livello di produttività . Superando le caratteristiche degli attuatori pneumatici e di quelli con la vite a sfere, gli attuatori elettrici di Diakont con la vite a rulli e con i motori integrati forniscono la migliore nella classe durata di vita in un ingombro compatto e leggero, nonchè il rendimento e la qualità di saldatura ottimali.
Oltre alla qualità insuperabile, l’integrazione dei servoattuatori Diakont nella vostra pinza di saldatura oppure nella saldatrice stazionaria garantisce la massima tranquillità dal punto di vista di un’ineguagliabile longevita. Il design ottimizzato della filettatura della vite a rulli planetaria lavorata con estrema precisione e processi di indurimento speciali consentono una maggiore durata di vita degli attuatori di Diakont rispetto a quelli dei concorrenti nelle installazioni reali in tutto il mondo. La durata di vita raggiunge più di 30 millioni cicli di saldatura, usando la forza fino a 22kN, il chè supera del 300%-500% la durata di vita delle soluzioni di saldatura presenti sul mercato.
Il peso degli attuatori Diakont di tipo C e X inizia da 10.6 kg, il chè rende questi prodotti uni delle soluzioni più leggere nel settore della saldatura. Per le pinze di saldatura particolarmente leggere Diakont offre gli attuatori con peso ridotto (a partire da 5 kg). L’applicazione di tali attuatori leggeri insieme alle pinze di saldatura permette ai clienti finali di impiegare congiuntamente alcuni robot più piccoli, il chè, a sua volta, rende più efficiente il layout dello spazio.

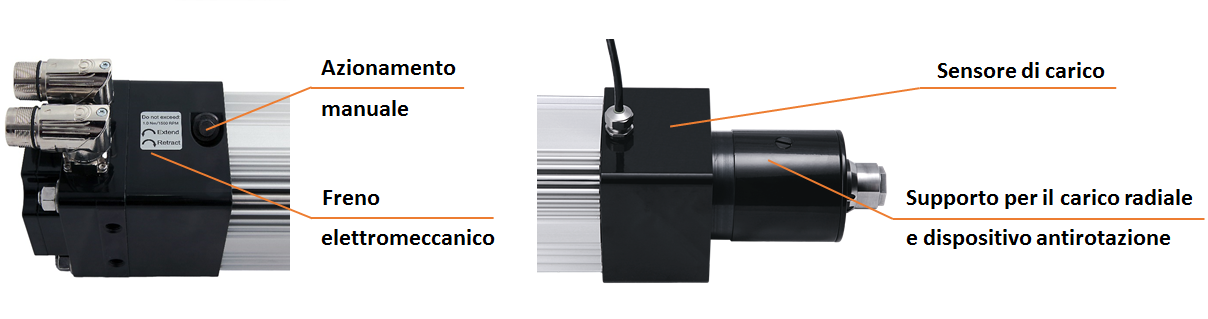

Prendendo in considerazione i requisiti speciali del settore della saldatura, quali la forza radiale, il fattore di sicurezza e la facilità di manutenzione, Diakont, di conseguenza, offre le seguneti opzioni: il supporto compatto per il carico radiale, il dispositivo antirotazione interno, il freno compatto e l’azionamento manuale. Per maggiori informazioni vedete la tabella delle opzioni.
| Modello |
Forza di saldatura N |
Avanzamento, mm/giro |
Velocità max, mm/s |
Durata di vita, cicli di saldatura |
Dimensioni, mm |
Peso, kg |
| DA99-W22 | 24 000 | 2.5 | 150 | >14,000,000 | 99 x 99 x 320 | 10.6 |
| DA99-W25 | 22 000 | 5 | 300 | >16,000,000 | 99 x 99 x 320 | 10.6 |
| DA99-W212 | 8 800 | 12.5 | 750 | >30,000,000 | 99 x 99 x 320 | 10.6 |
| DA140-25 | 44 600 | 5 | 200 | >10,000,000 | 140 x 140 x 437.5 | 30.5 |
Il design di alcune pinze di saldatura (in particolare di tipo C) richiede il supporto per la forza radiale per assicurare costantemente l’allineamento della punta della pinza di saldatura e minimizzare dannosi carichi radiali sull’albero dell’attuatore. La presa in considerazione di questi fattori è essenziale per garantire la qualità di saldatura e la longevita delle attrezzature/attuatori. Per aumentare la durabilità per i carichi radiali Diakont fornisce l’opzione speciale: il supporto interno per il carico radiale insieme al dispositivo antirotazione. Questa soluzione pesa solo 2.2 kg e aumenta la lunghezza di 95.5 mm
|
Massima durabilità del carico radiale |
|
|
Con il supporto per il carico radiale |
1 440 N |
|
Senza il supporto per il carico radiale |
540 N |
Alcuni robot per la saldatura richiedono l’opzione di frenata. Per soddisfare questa esigenza, Diakont offre una soluzione speciale con il freno compatto che aumenta il peso dell’attuatore di solo 1 kg.
Per facilitare la regolazione dell’attuatore in caso di un’improvvisa perdita di potenza, Diakont offre l’opzione di un azionamento manuale compatto convenientemente posizionato sul lato superiore dell’attuatore insieme all’azionamento personalizzato facile da usare.

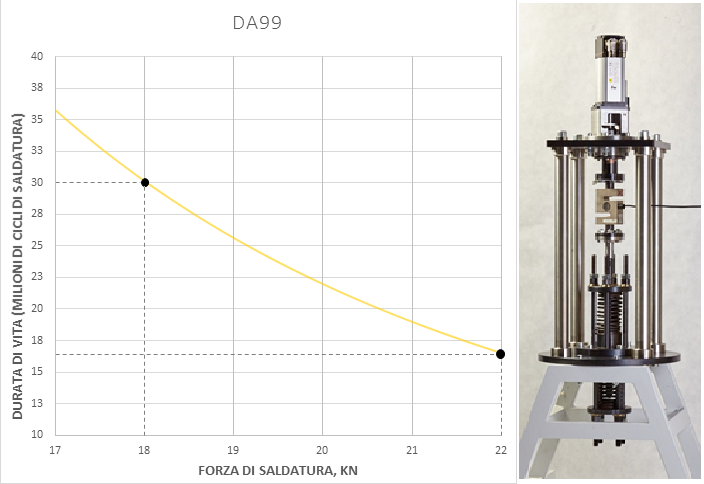

La moderna industria automobilistica impone severi requisiti per la durata di servizio che dovrebbe superare i 10,000,000 di cicli di saldatura. Diakont controlla continuamente gli attuatori per verificare la conformità a questo requisito. Le prove per la determinazione della durata di servizio hanno comprovato che gli attuatori DA99 di Diakont superano i 16,000,000 di cicli di saldatura con una forza fino a 22kN e 30,000,000 di cicli di saldatura con una forza fino a 18kN.
|
Modello |
Valutazione del carico dinamico |
|
DA99-W212 |
48 200 N |
|
DA99-W22 |
53 600 N |
|
DA99-W25 |
56,000 N |
